HOE WERKT HET

AANLEVEREN BESTANDEN

U maakt een tekening in een door u gekozen tekenprogramma. Hierbij kunt u gebruik maken van één van onze templates. De door u gemaakte tekening wordt ons, in één van de gevraagde formaten, toegezonden.

NAZICHT EN CALCULATIE

Het door u aangeleverde bestand wordt door ons nagekeken. Indien wij opmerkingen of vragen hebben, nemen we terug met u contact. Indien voor ons alles duidelijk is, bezorgen we u een op maat gemaakte offerte.

PRODUCTIE

Als u akkoord gaat met de offerte, nemen we uw bestelling in productie en zorgen er voor dat deze binnen een zo kort mogelijke tijd voor u klaarligt. Goederen kunnen worden opgestuurd, bezorgd of afgehaald.

TEKENWERK

Indien u zelf niet in de mogelijkheid bent om een tekening aan te maken, helpen wij u graag bij het realiseren van uw project. In samenspraak met u zetten wij uw ideeën om in laserbare tekeningen.

MOGELIJKHEDEN

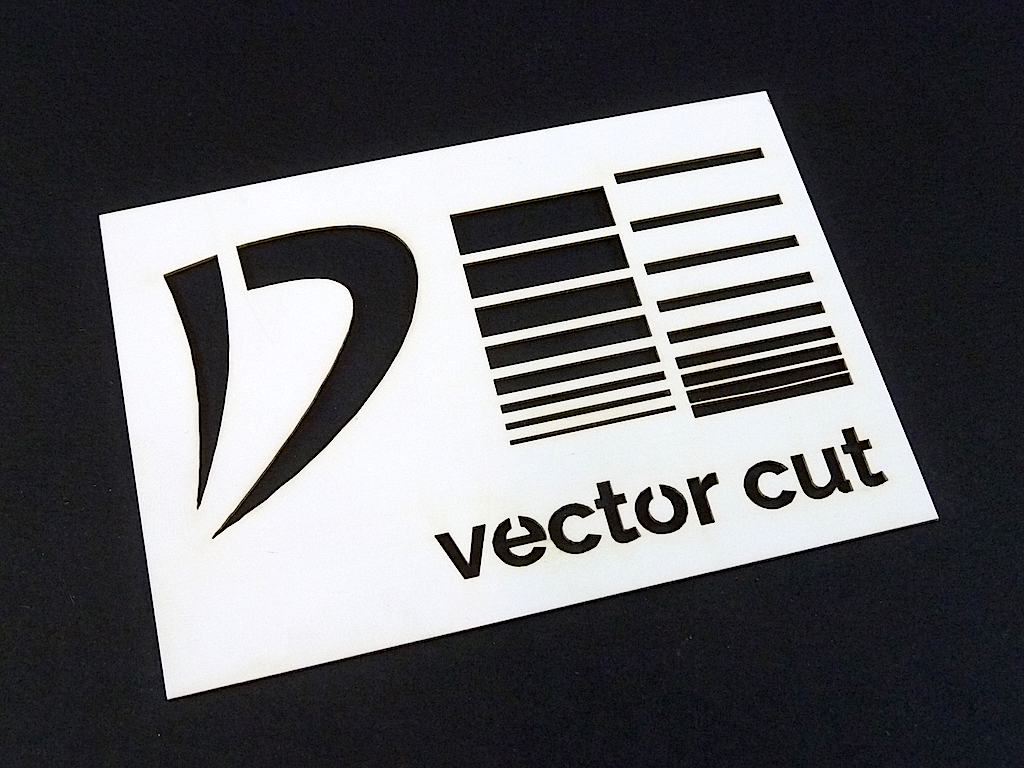

LASERSNIJDEN

Lasersnijden is een bewerkingstechniek waarbij een elektromagnetische stralingsbron licht uitzendt in een bijna evenwijdige lichtbundel. Door een lens wordt deze lichtbundel gefocust tot een lichtvlek die zo krachtig is dat het onderliggend materiaal gaat smelten, verbranden of verdampen. Er bestaan CO2, Nd en Nd-YAG lasers. De door ons gebruikte machine is een CO2 laser, wat inhoud dat onze machine geen metalen kan laseren. Bij lasersnijden, leest de machine vectoriële lijnen. Deze dienen door u, in de dunst mogelijke lijndikte, in de kleur blauw (RGB 0, 0, 255) getekend te worden.

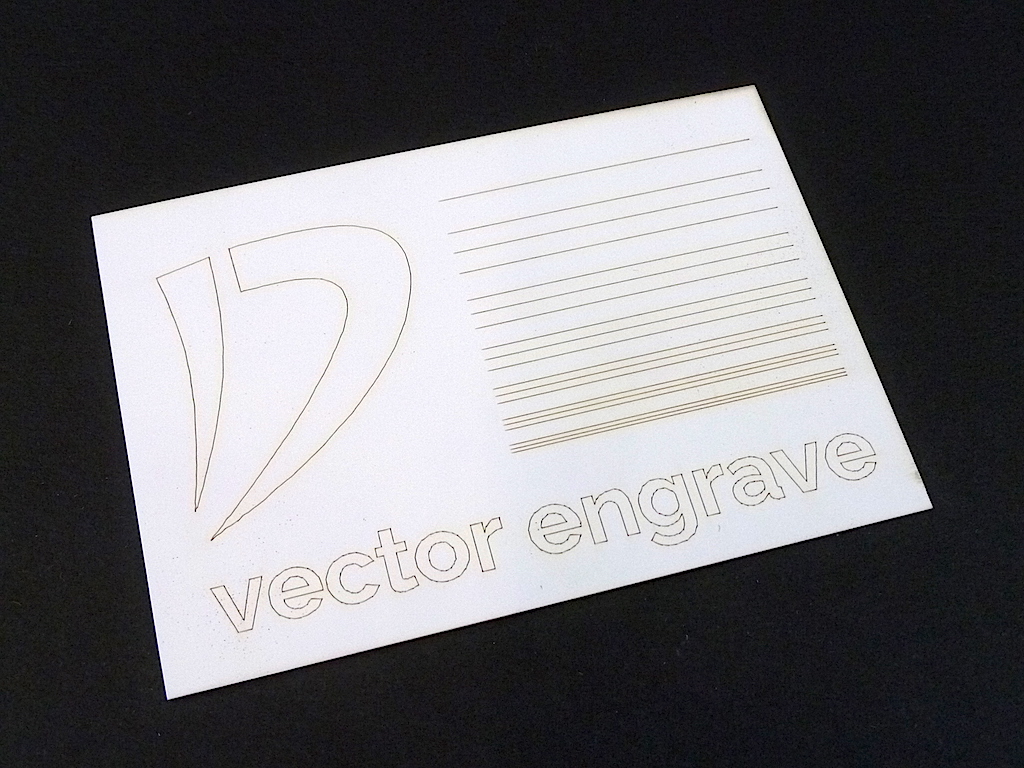

VECTORGRAVEREN

Bij vectorgraveren wordt dezelfde techniek toegepast al bij lasersnijden doch met het verschil dat er niet volledig door het materiaal wordt gesneden. De gleufdikte is afhankelijk van de dikte van de lichtvlek en komt overeen met ongeveer 0,2 mm. Indien er dikkere stroken dienen gegraveerd te worden, dient met over te gaan tot rastergraveren. De lijnen voor vectorgraveren dienen in het rood (RGB 255, 0, 0) getekend te worden en zoals bij lasersnijden, in de dunst mogelijke lijndikte.

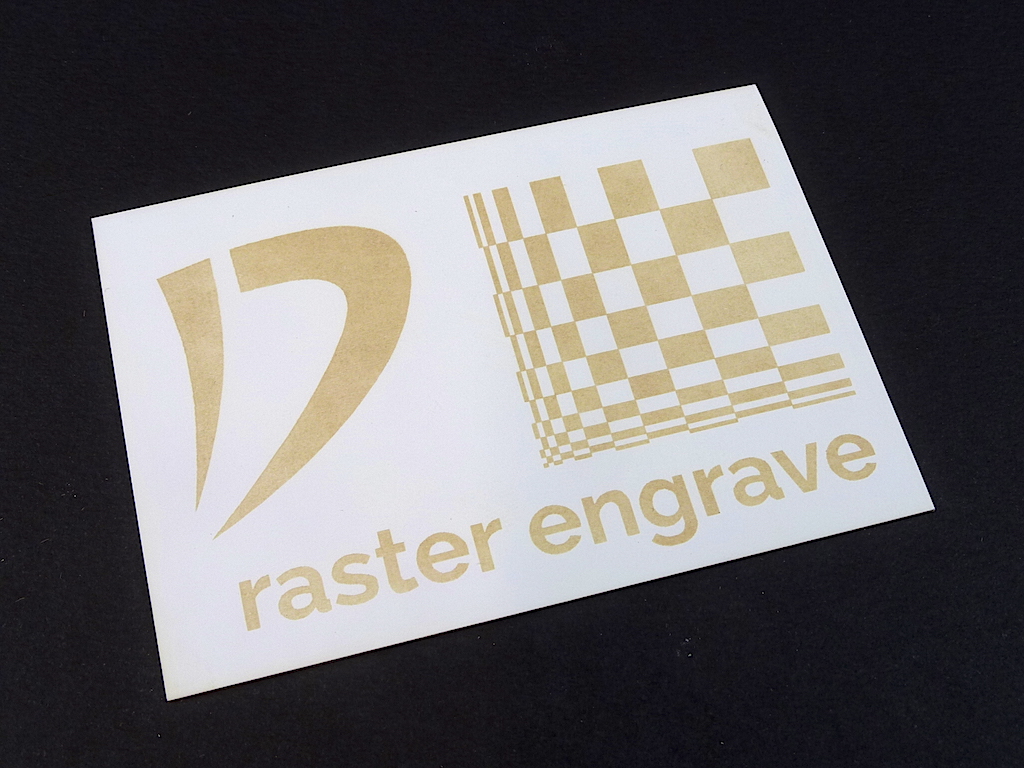

RASTERGRAVEREN

Bij rastergraveren beweegt de laserstraal zich over het volledig werkstuk waarbij het op de plaats van de getekende vlakken een dun laagje materiaal wegneemt. In tegenstelling tot 3D-graveren heeft het weggenomen laagje steeds dezelfde dikte. Rastergraveren gebeurd door middel van getekende vlakken. Deze dienen in het zwart (RGB 0, 0, 0) ingekleurd te worden en zijn al dan niet voorzien van een zwarte contourlijn. Bij het gebruiken van een contourlijn is deze zoals steeds, in de dunst mogelijke lijndikte.

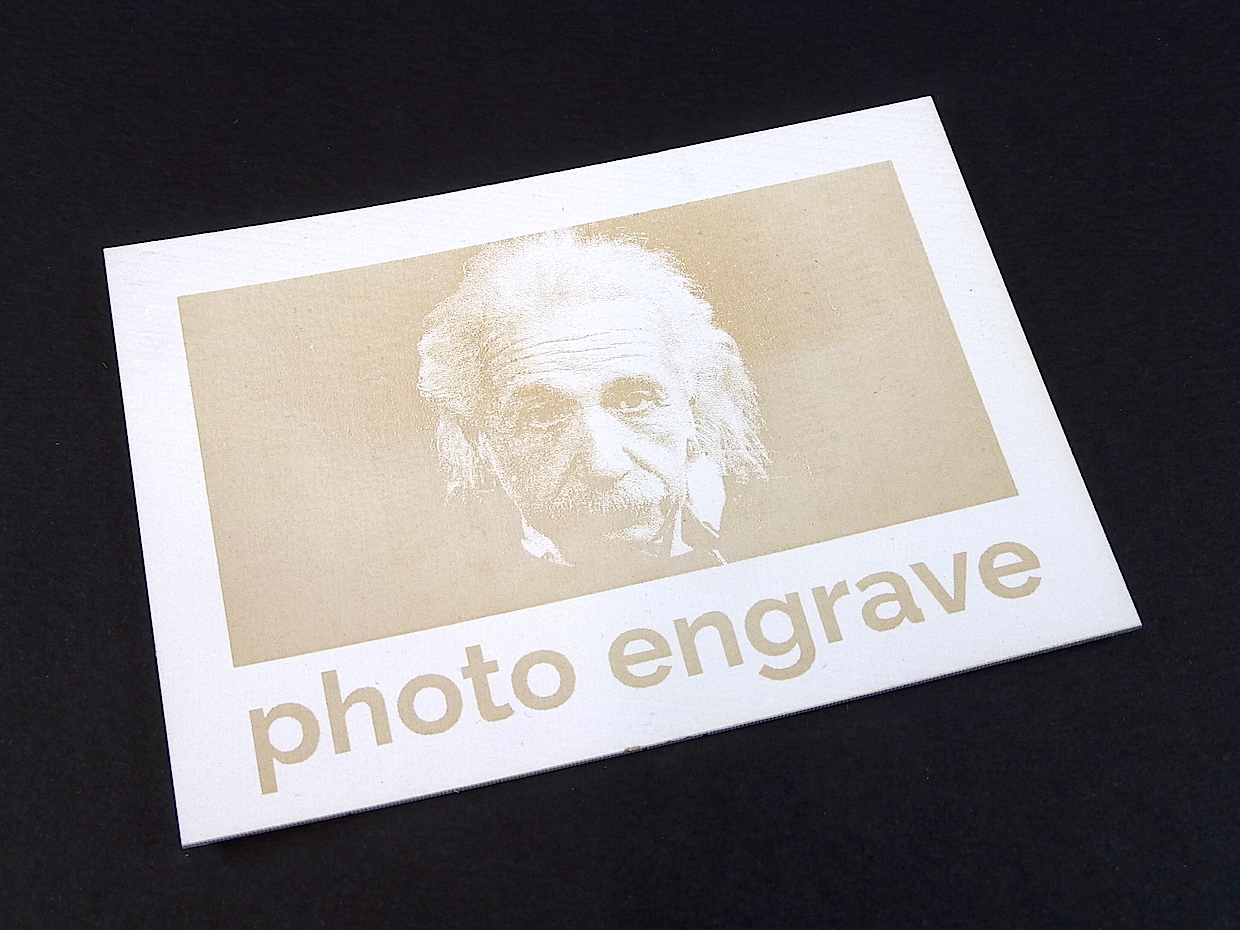

FOTOGRAVEREN

Fotograveren werkt op hetzelfde principe als rastergraveren met de uitzondering dat het weggenomen laagje materiaal kan verschillen in dikte. Hiervoor wordt er gewerkt met grijswaarden. Hoe hoger de waarde (donkerder) hoe krachtiger de laserstraal zal zijn en hoe meer materiaal er weggenomen wordt. De techniek kan gebruikt worden voor zowel bitmaps (foto’s) als vectoriële bestanden. Als u deze techniek zou willen toepassen, neem dan zeker eerst met ons contact zodat we u kunnen informeren over de te hanteren instellingen.

TEKENREGELS EN TEMPLATES

Om uw opdracht tot een goed einde te brengen, dienen we in het bezit te zijn van een vectorieel bestand. Hiervoor kan je elk vector editing programma gebruiken zoals Autocad of Inkscape. Wel dien je rekening te houden met enkele tekenregels en gebruik je bij voorkeur onze templates.

TEKENREGELS :

Houd rekening met het maximale werkoppervlak van onze machine : 600mm x 300mm
Rond het werkoppervlak houden we graag een marge van 5mm - Het effectieve tekengebied is dus 590mm x 290mm
Teken steeds op schaal 1:1 met millimeter als eenheid
Lasersnijden, vectorgraveren, rastergraveren en fotograveren dienen steeds in aan andere laag getekend te worden
Indien er meerdere toepassingen in één tekening voorkomen, is de volgorde : rastergraveren, fotograveren, vectorgraveren en lasersnijden
Maak steeds afzonderlijke tekeningen per materiaaldikte
De volgorde waarin getekend wordt zal ook, per laag, de volgorde van de laserbewegingen zijn
Voor rastergraveren gebruik je als vlakvulling de kleur zwart (RGB 0, 0, 0), al dan niet met een zwarte contourlijn met dezelfde RGB-waarde
Voor fotograveren gebruik je steeds grijswaarden. Hoe meer contrast des te beter het effect.
Voor vectorgraveren teken je in de kleur rood (RGB 255, 0, 0)
Voor lasersnijden teken je in de kleur blauw (RGB 0, 0, 255)
Gebruik steeds de dunst mogelijke lijndikte
De transparantie van de RGB-kleuren dient steeds 100% te zijn
Gebruik nooit hatches, groups of blocks
Tekst voor lasersnijden en vectorgraveren dient steeds omgezet te worden naar polylijnen
Zorg dat er geen dubbele lijnen voorkomen in de tekening
Zorg bij onderdelen kleiner dan 1cm2 dat ze niet volledig contour worden gesneden maar dat ze blijven vastzitten in de basisplaat
Wenselijk is om alle onderdelen laten vast te zitten in de basisplaat
Rangschik en nest je onderdelen zo goed mogelijk bij elkaar
Bestanden dienen aangeleverd te worden als SVG, DWG, DGN of VWX-bestanden

TEMPLATES :

INKSCAPE

DRAFTSIGHT

MICROSTATION

VECTORWORKS

MATERIALEN

We hebben een uitgebreid gamma aan laserbare materialen voor snijden en graveren op voorraad, gaande van papier en karton, over hout naar allerhande kunststoffen. Textiel, leder en laserrubber liggen ook binnen de mogelijkheden. Indien je twijfelt aan de haalbaarheid om een bepaald materiaal te laseren, neem dan contact met ons op. U kan ook zelf je materiaal aanleveren. Voorwaarde is wel, dat je ons een extra stukje materiaal bezorgt waarop wij kunnen testen.

OFFERTE

Voor de berekening van de kostprijs van uw project houden we rekening met verschillende parameters. Eén daarvan is de opstartkost. Deze wordt gerekend aan 20,00 euro (excl.btw) per opdracht en wordt vermeerderd met de effectieve lasertijd (1,00 euro/minuut excl.btw), de materiaalkost en het transport.

Vermits elke opdracht uniek is, bezorgen we u steeds een op maat gemaakte, vrijblijvende offerte. Voor het opmaken van deze offerte dienen we in het bezit te zijn van uw tekenbestand, de informatie aangaande de oplage, de materiaalkeuze en de manier waarop wij u de goederen dienen te bezorgen. Voor opdrachten met grotere oplages worden staffelkortingen gehanteerd.

Na het ontvangen van de door u goedgekeurde offerte, nemen we uw opdracht zo snel mogelijk in productie. We geven u dan ook een indicatie van het tijdstip waarop de goederen klaar zullen zijn. Goederen kunnen worden opgestuurd per post, afgehaald of persoonlijk geleverd.

De gevraagde gegevens kunnen digitaal opgestuurd worden naar volgend mailadres:
laserservices@dimofab.com
